OEC刷机-关于下载BOOT失败

失败是正常的, 多试几次.

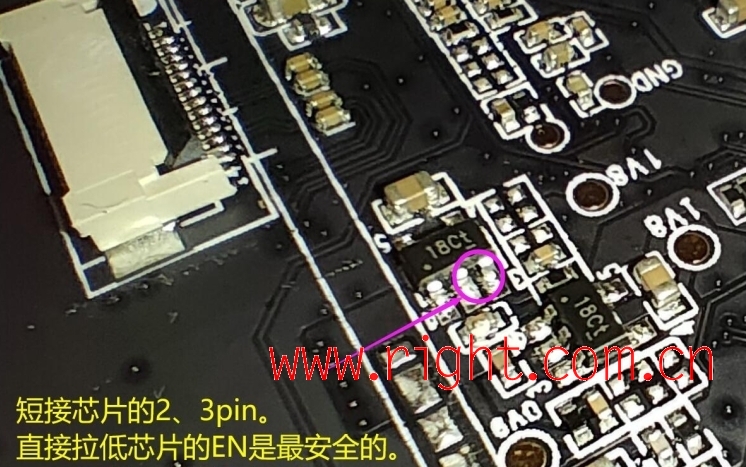

对于"下载BOOT失败", 如果一直失败, 可以用下图这种方式试试, 比短接GND, 1V8的成功率高很多.

1. 开着 RKDevTool, 先把地址和固件设置好

2. 用一个金属物(例如小螺丝刀)对着图中18ct元件的2,3脚, 悬着先不要短接

3. OECT连上USB线, 另一头对着电脑USB口, 往USB口插OECT的灯亮起的那一刻, 迅速点一下2, 3脚使其短路, 点完即可放开, 此时会灯灭一下然后又亮, 就能检测到 MASKROOM 设备了

4. 之后立即点击执行.

使用这种方式进入MASKROOM状态, 下载 BOOT 阶段的成功率能达到50%以上.

关于测试设备失败

如果BOOT下载成功, 执行到"测试设备开始", 但总是测试设备失败, 说明BOOT已经写进去了并且板子也启动了, 但是从上位机去检查板子的USB口失败了. 多试几次就可以了. 这种情况也可能是写入的 MiniLoaderAll.bin 不合适, 没有正常启动板子的USB口. 换一个 MiniLoaderAll.bin 试试.

刷机成功的界面

最后一步写入固件因为有7个多GB, 写入的时间会比较久, 如果需要判断 RKDevTool 是否工作正常, 可以开一个系统任务管理器查看, 如果 RKDevTool 这个进程一直有磁盘写入, 说明还在工作.
